QGY系列輕型氣缸

該系列氣缸缸徑Φ16～Φ63，有無緩沖氣缸和有緩沖氣缸兩種，兩種氣缸的外形尺寸、安裝方式完全相同。

※圖形符號：

※結構特點：
1.氣缸缸筒與缸蓋選用螺紋連接，缸筒為鋁合金材料，外形美觀、輕巧，可拆裝維修，有多種安裝形式。
2.活塞桿表面選用預先滾壓硬化處理，經鍍硬鉻、精磨處理，有良好的防銹、耐磨等特性。
3.密封件選用德國派克漢尼汾產品，可在無給潤滑油情況下工作，起動壓力低，壽命長。
4.可內置磁環，磁性開關配置D-C73。

※型號選擇：
  QGY 2 Nn 25 × 100 A LB Y DX R
  QGY-不銹鋼微型氣缸
  2-派生氣缸代號：2=雙活塞桿。
  Nn -內置磁環：N=內置磁環；n=磁性開關數量.無省略
  25-氣缸內徑
  100-氣缸行程
  A -緩沖：A=無緩沖；B=可調緩沖
  LB -安裝方式：SD=基本型；LB=軸向底座；FA=前法蘭；FB=后法蘭；TA=前端軸銷座；TB=后端軸銷座
  Y -連接件：Y=雙肘節；I=單肘節；LBN=U型腳架
  DX -導向裝置：DX=有導向裝置。無省略
  R -耐熱型：R=采用氟橡膠密封件，高耐溫200度省略=一般橡膠密封件

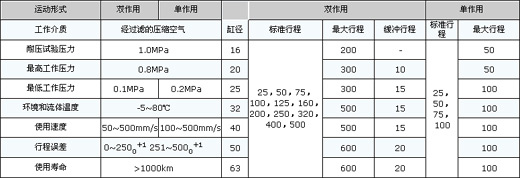

※技術參數及標準行程：

※連接方式：

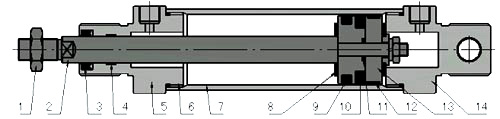

※結構簡圖：

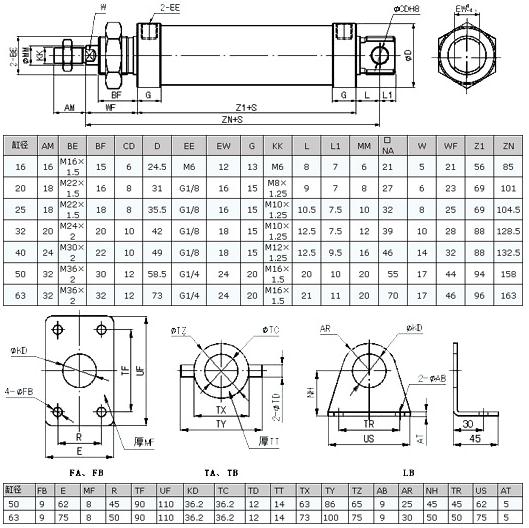

※SD基本型、CA單耳座型（QGY****SD***、QGY****CA***）氣缸外形尺寸：
